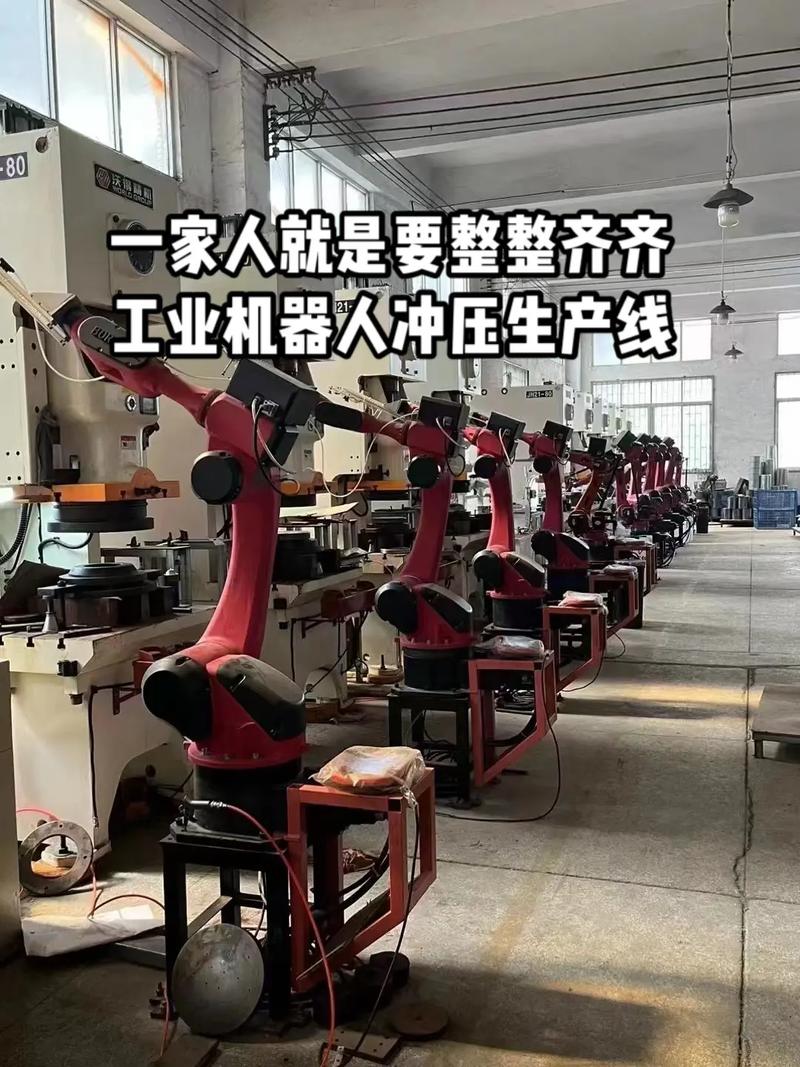

工业机器人冲压生产线安装指南 从规划到调试的完整流程

随着制造业向自动化、智能化转型，工业机器人冲压生产线已成为汽车、家电、五金等行业提升效率、保证质量的关键装备。生产线的效能高度依赖于机器人的正确安装与集成。本文将系统阐述工业机器人冲压生产线中机器人安装的全流程，涵盖安装前规划、现场准备、机械与电气安装、调试及安全验收，为工程技术人员提供一份实用指南。

一、安装前规划：成功安装的基石

冲压生产线环境恶劣（振动、粉尘、油污），且节拍要求高，因此安装规划必须先行。

1. 确定机器人选型与布局
根据冲压工艺（如上下料、搬运、连线）选择机器人型号。通常六轴关节机器人或专用冲压机器人应用较多。需复核负载、工作半径、重复定位精度是否满足工件重量与节拍要求。布局上需考虑：

• 机器人与压力机、传送带、中转台的距离；

• 是否采用倒挂安装、地面安装或支架安装；

• 多台机器人协同作业时的干涉区。

1. 厂房与地基条件评估

• 地面承重：冲压线地基需能承受机器人自身重量及抓取工件时的动态负载，通常需混凝土厚度≥200mm且强度C25以上。

• 振动隔离：压力机工作时产生强烈振动，机器人安装位置应远离振动源或加装减震垫。

• 环境防护：机器人本体及控制柜需具备IP54以上防护等级，必要时加装防护罩。

1. 配套设施规划

• 电源：三相380V±10%，根据机器人功率配置独立断路器；

• 气源：0.5~0.7MPa洁净压缩空气，用于夹具和末端执行器；

• 通信：与PLC、压力机、安全系统之间的信号交互（如Profibus、EtherNet/IP）。

二、安装前现场准备：细节决定成败

在设备到货前，需完成现场准备工作，避免安装中断。

1. 基础制作与预埋
按机器人厂家提供的基础图制作混凝土基础，预埋地脚螺栓或化学锚栓。基础需养护至强度达标，并预留线缆沟槽或走线管。

2. 开箱验收与部件检查
开箱后核对装箱单，检查机器人本体、控制柜、示教器、线缆、说明书等有无损坏。特别检查机器人各轴是否有运输锁定装置，不可随意拆除。

1. 工具与人员准备

• 工具：水平仪、扭矩扳手、万用表、起重设备（叉车/吊车）、专用吊具；

• 人员：电气工程师、机械安装工、安全员，并确保经过机器人厂家培训。

三、机械安装：精准与稳固

机械安装是机器人稳定运行的前提。

1. 机器人本体就位
使用吊装设备将机器人平稳吊至基础位置，按标记对准地脚螺栓。使用水平仪调整机器人底座水平，公差通常≤0.5mm/m。紧固地脚螺栓需按对角顺序分次拧紧至规定扭矩。

2. 末端执行器（EOAT）安装
根据工件形状安装真空吸盘、电磁吸盘或机械手爪。注意：

• 确保工具中心点（TCP）准确；

• 气管、电缆走线应避免干涉，并使用拖链或波纹管保护；

• 对于重型工件，可加装平衡气缸或缓冲装置。

1. 安全围栏与外围设备安装

• 安装安全围栏，开门处配备安全门锁；

• 安装压力机与机器人之间的联锁装置，如安全光幕或激光扫描仪；

• 固定中转台、输送带，并与机器人位置匹配，确保抓取与放置精度。

四、电气安装与接线：信号可靠传输

电气安装涉及安全与系统集成，需严格按图施工。

1. 控制柜就位与电源接入

• 控制柜应安装在干燥、通风、振动小的位置，与机器人本体距离不超过厂家规定（通常≤10m）；

• 接入三相电源与保护接地，测量绝缘电阻，确保无短路；

• 电网电压波动大时，需加装稳压器或隔离变压器。

2. 机器人本体与电柜连接
按厂家标识连接动力电缆和编码器电缆，注意线号对应，避免错接。电缆应固定于线槽，留有适当余量，防止拉扯。

1. I/O 与通信

• 配置机器人数字/模拟I/O模块，连接压力机信号（如滑块下行、上死点）、夹具传感器、安全门信号；

• 设置PLC与机器人通信，实现联机控制；

• 安全信号需采用双回路硬线连接，确保冗余。

五、调试与试运行：从静止到动态

调试是检验安装质量的关键步骤。

1. 系统上电与参数设置

• 确认所有接线无误后上电，观察控制柜指示灯及示教器显示是否正常；

• 输入机器人机械参数（如减速比、连杆参数），并进行零点标定（编码器校正）；

• 设置工具坐标系和用户坐标系。

1. 手动低速调试

• 利用示教器手动操作各轴，检查运动平稳性、有无异响；

• 示教关键点位（抓取点、放置点、过渡点），注意避免奇异点和干涉区；

• 验证末端执行器动作时序。

1. 自动空运行与带载试运行

• 先在无工件状态下自动运行，检查机器人轨迹与节拍，优化程序；

• 然后带载试运行，从小到大件、再到满负载，观察机器人稳定性与定位精度；

• 测试安全功能：按下急停、打开安全门，机器人应立即停止；光幕遮挡时机器人不得进入危险区。

1. 精度与节拍优化

• 使用激光跟踪仪或千分表检查重复定位精度（应达±0.1mm以内）；

• 调整加减速参数，在保证平稳的前提下缩短节拍，避免冲击。

六、安全验收与人员培训

安装完成后，需进行正式验收和操作培训。

1. 安全验收要点

• 机械安全：围栏牢固，门锁有效；

• 电气安全：接地电阻≤4Ω，绝缘电阻≥1MΩ；

• 控制系统安全：急停回路、安全继电器符合ISO 13849 PLd等级；

• 冲压线联锁：压力机与机器人、安全围栏之间的逻辑验证无误。

2. 操作与维护培训
培训操作人员掌握：

• 示教器基本操作与程序调用；

• 日常点检项目（电缆磨损、油污清理、吸盘检查）；

• 简单故障排除和应急预案。

七、

工业机器人冲压生产线的安装是一项复杂的系统工程，涉及机械、电气、安全、控制等多专业协同。周密的规划、精细的施工、严格的调试，是确保机器人高效、稳定、安全运行的基础。遵循本文所述的安装流程，可以有效缩短项目周期，延长设备寿命，最终实现冲压生产的高质量自动化。
